AHU रेट्रोफिट समाधान जसले वार्षिक बिजुली लागतमा CNY ३.४३ मिलियन बचत गर्छ

व्यावसायिक भवनहरूको जीवनचक्रभरि, ऊर्जा खपत एक निरन्तर चुनौतीको रूपमा रहन्छ।

भवनको कुल ऊर्जा खपतको लगभग ४०% देखि ६०% सम्म HVAC प्रणालीहरूले ओगटेका हुन्छन्। भित्री हावाको गुणस्तर सुनिश्चित गर्दै चिसो र तताउने "मुटु" को रूपमा, एयर ह्यान्डलिङ युनिटहरू (AHUs) को सञ्चालन दक्षताले समग्र ऊर्जा दक्षतालाई प्रत्यक्ष रूपमा निर्धारण गर्दछ।

कार्बन तटस्थताको लागि जोड र बढ्दो सञ्चालन लागतको बीचमा, परम्परागत पंखाहरू प्रायः ऊर्जा बचत मागहरू पूरा गर्न असफल हुन्छन्। अवस्थित भवनहरूमा ऊर्जा बचत सम्भावना कसरी अनलक गर्न सकिन्छ?

टियांजिनको एक शपिङ मलमा हालै गरिएको AHU रेट्रोफिट परियोजनाले मापनयोग्य परिणामहरू प्रदान गर्‍यो:

६४.२५% को ऊर्जा बचत दर।

यस नतिजामा EC फ्यान प्रविधिले कसरी योगदान पुर्‍यायो भन्ने बारे विस्तृत जानकारी तल दिइएको छ ।

१. स्थापित मलको लागि हरियो रूपान्तरण

चहलपहल भएको व्यावसायिक क्षेत्रमा अवस्थित यो मल धेरै वर्षदेखि सञ्चालनमा छ र यहाँ दैनिक ठूलो संख्यामा पैदल यात्रुको आवतजावत हुन्छ।

समयसँगै, मूल AHU एकाइहरूले जीर्ण र बुढ्यौलीका संकेतहरू देखाउन थाले।

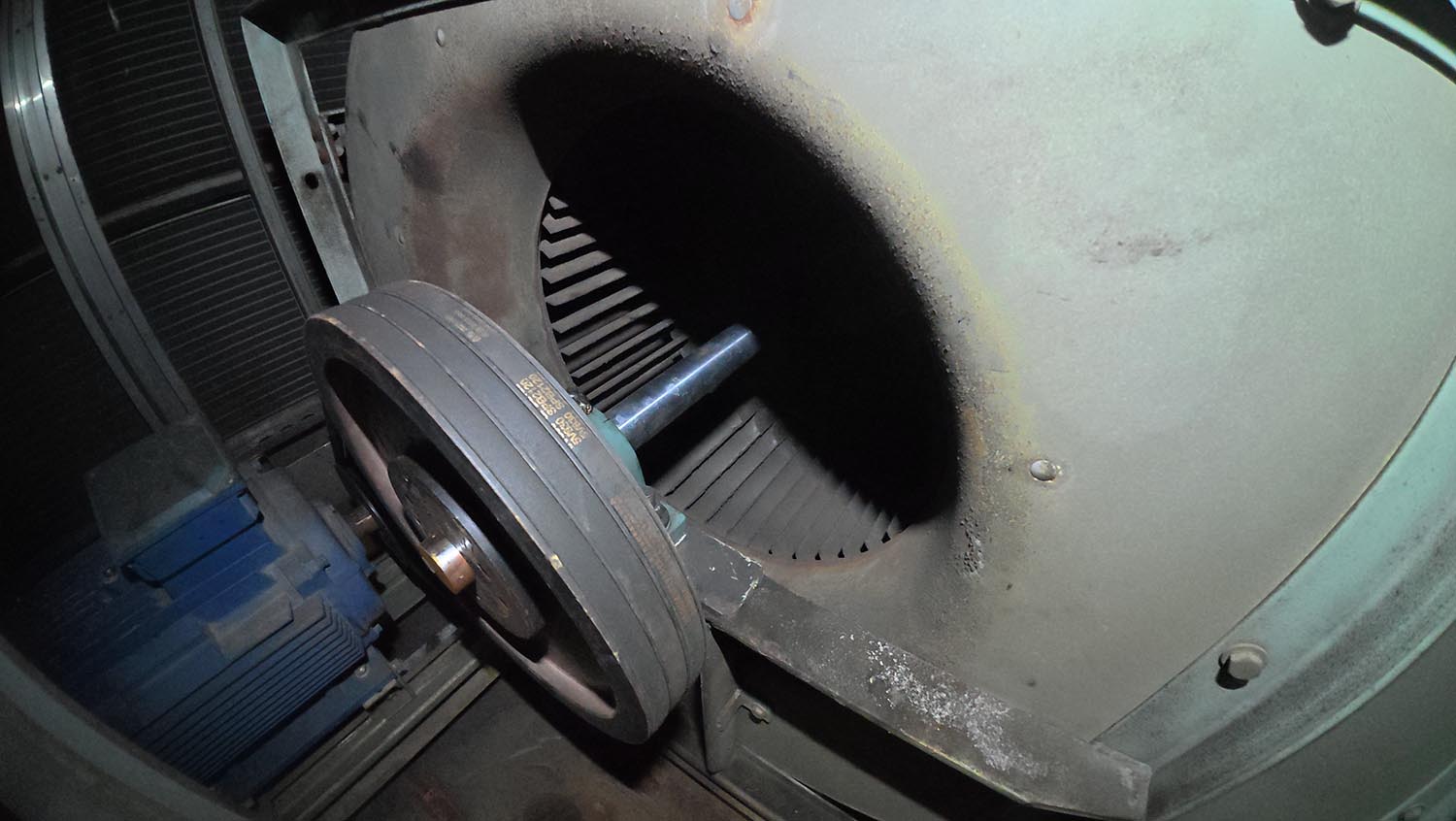

- लामो समयसम्म सञ्चालनका कारण मूल बेल्ट-संचालित पंखाहरूको दक्षतामा उल्लेखनीय गिरावट आएको थियो, जसले गर्दा तिनीहरू उच्च ऊर्जा खपतको प्रमुख स्रोत बने।

- बेल्ट र बियरिङ जस्ता प्रमुख कम्पोनेन्टहरू जीर्ण भइसकेका थिए, जसको कारण बारम्बार प्रतिस्थापन र मर्मत आवश्यक पर्थ्यो—सञ्चालन लागत र मर्मतसम्भारको कार्यभार बढ्दै गयो।

- पुराना युनिटहरूमा सटीक नियन्त्रणको अभाव थियो, जसले गर्दा सही तापक्रम नियमन गाह्रो भयो र किनमेल अनुभवलाई असर गर्यो।

- सीमित बुद्धिमत्ताको साथ, ४६ इकाइहरूले सञ्चालन स्थितिको बारेमा कुनै वास्तविक-समय प्रतिक्रिया प्रदान गरेनन्, जसको लागि महत्त्वपूर्ण म्यानुअल निरीक्षण प्रयासहरू आवश्यक पर्यो।

सञ्चालन लागत घटाउँदै राष्ट्रिय ऊर्जा बचत र उत्सर्जन घटाउने लक्ष्यहरूलाई समर्थन गर्न, मलको व्यवस्थापनले यी ४६ AHU हरूको व्यापक रेट्रोफिट गर्ने निर्णय गर्‍यो।

यो साधारण उपकरण प्रतिस्थापन मात्र थिएन - यो मलको ऊर्जा व्यवस्थापन प्रणालीको पूर्ण स्तरोन्नति थियो।

२. प्रारम्भिक परीक्षण

ऊर्जा पुनर्निर्माणका लागि तथ्याङ्क-संचालित निर्णय प्रक्रिया आवश्यक पर्दछ।

परियोजनाको सुरुवातमा, प्राविधिक टोलीले अवस्थित AHU प्रणालीको गहन मूल्याङ्कन गर्‍यो:

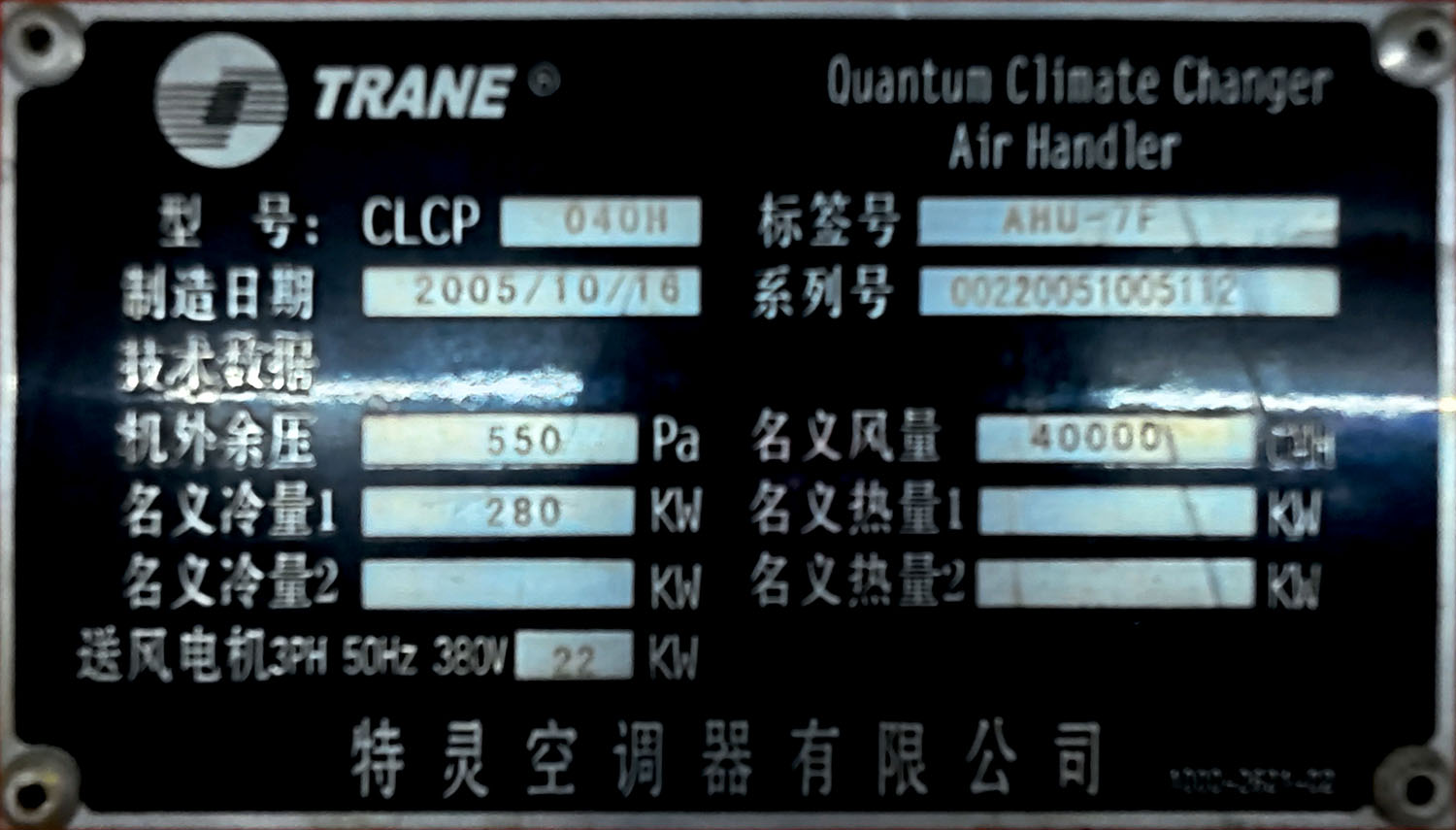

मूल फ्यान नेमप्लेट

● सञ्चालन शक्ति परीक्षण - प्रत्येक AHU को वास्तविक शक्ति खपत मापन गरिएको थियो।

● स्थिर चाप र वायुप्रवाह मापन - वास्तविक डक्ट अवस्थाहरूमा मूल फ्यानहरूको प्रदर्शन वक्र मूल्याङ्कन गरिएको थियो, जसले EC फ्यान चयनको लागि प्रमुख डेटा प्रदान गर्‍यो।

● आवाज स्तर अनुगमन - ध्वनिक सुधारहरूलाई समर्थन गर्न आधारभूत आवाज स्तरहरू रेकर्ड गरियो।

● स्थापना आयाम मापन - मिलिमिटर-स्तर मापनले नयाँ उपकरणहरू अवस्थित मेकानिकल कोठाहरूमा निर्बाध रूपमा फिट हुने कुरा सुनिश्चित गर्‍यो।

● मिटर-आधारित अनुगमन - रिट्रोफिट पछिको ऊर्जा तुलनालाई सहज बनाउन भवन व्यवस्थापन प्रणाली मार्फत वास्तविक-समय ऊर्जा गुणस्तर डेटा सङ्कलन गरिएको थियो।

सटीक फिल्ड डेटाले टोलीलाई अपेक्षित ऊर्जा बचतमा आत्मविश्वासका साथ प्रतिबद्ध हुन अनुमति दियो र उपयुक्त EC फ्यानहरू छनौट गर्न बलियो आधार प्रदान गर्‍यो।

३. EC फ्यानहरू: कुशल मुटु निर्माण गर्दै

विस्तृत परीक्षण डेटाको आधारमा, प्राविधिक टोलीले ४६ AHU हरूको लागि एक अनुकूलित रेट्रोफिट समाधान विकास गर्‍यो।

मुख्य रणनीति भनेको EC फ्यानहरूसँग पूर्ण प्रतिस्थापन थियो।

कुल १६५ वटा उच्च-दक्षता EC फ्यानहरू जडान गरिएका थिए, जसमा मुख्यतया दुई मोडेलहरू प्रयोग गरिएको थियो: A3E-3A630-Y8-58 र A3E-3A560-Y8-56।

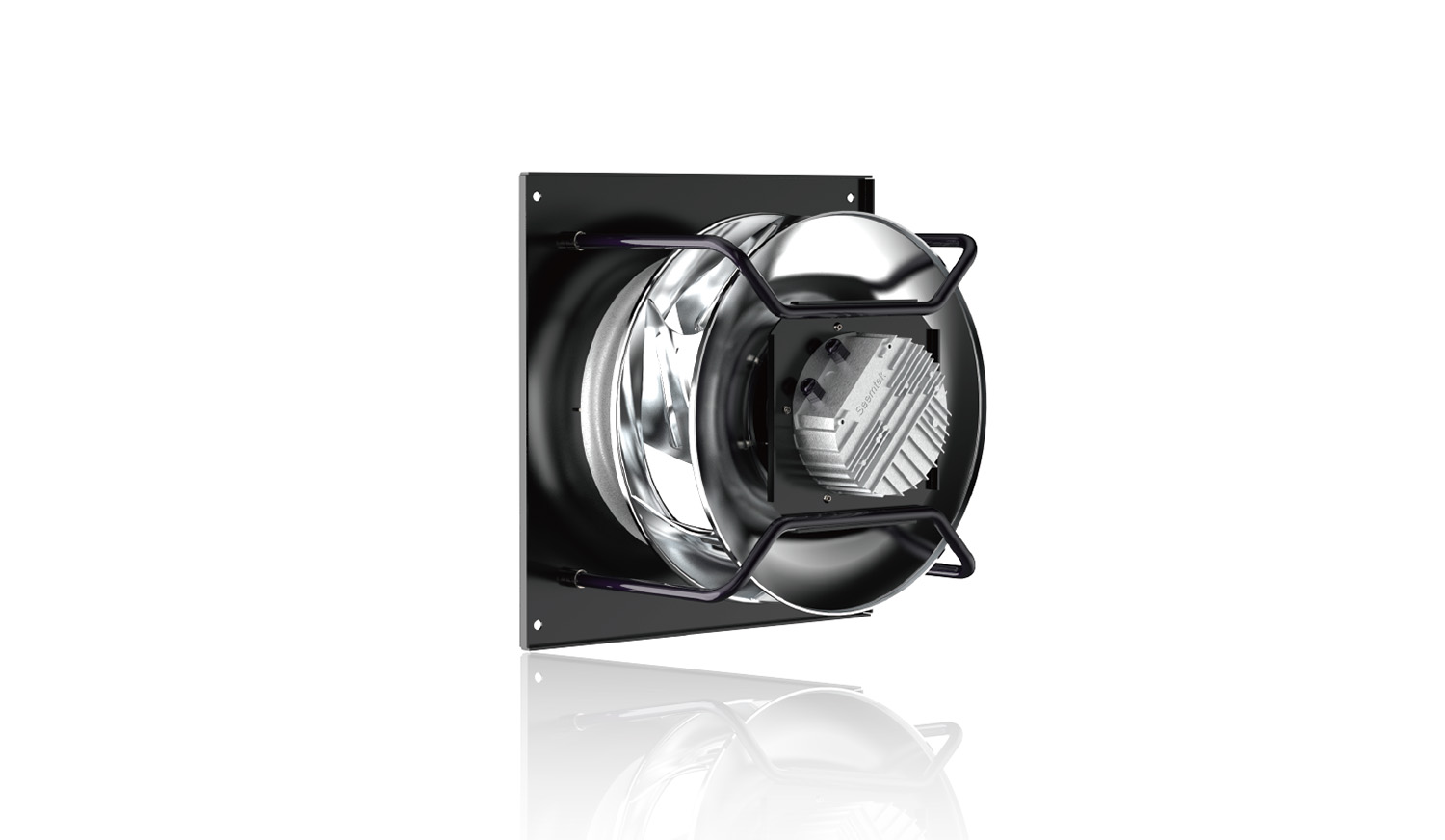

Seemtek Achelous श्रृंखला EC प्रशंसकहरू

किन EC का फ्यानहरू?

- EC फ्यानहरूमा निर्मित स्थायी चुम्बक सिंक्रोनस मोटरहरू छन्।
परम्परागत एसी इन्डक्सन मोटरहरूको तुलनामा, तिनीहरूले रोटर घाटा हटाउँछन् र आंशिक भारमा पनि उच्च दक्षता कायम राख्छन् - व्यावसायिक HVAC प्रणालीहरूको लागि यो एक सामान्य सञ्चालन अवस्था हो। डेटाले EC मोटरहरूले ९०% भन्दा बढी दक्षता हासिल गर्न सक्छन् भनेर देखाउँछ।

- परम्परागत AHU हरू प्रायः निश्चित गतिमा सञ्चालन हुन्छन्, जसले गर्दा उल्लेखनीय ऊर्जा बर्बादी हुन्छ।
EC फ्यानहरूले ०-१०V वा RS485/MODBUS सञ्चारलाई समर्थन गर्छन्, जसले गर्दा ओक्युपेन्सी र तापक्रमको उतारचढावको आधारमा स्टेपलेस गति समायोजन सक्षम हुन्छ।

- कम्प्याक्ट डिजाइन र प्रत्यक्ष ड्राइभ सञ्चालनको साथ, EC फ्यानहरूले बेल्टको आवश्यकतालाई हटाउँछन्।
मर्मतसम्भार टोलीहरूको लागि, यसको अर्थ अब बेल्ट प्रतिस्थापन वा बेल्टको धुलो सफा गर्नु पर्दैन, जसले गर्दा नियमित AHU मर्मतसम्भारमा उल्लेखनीय कमी आउँछ।

डिजाइन चरणको क्रममा, टोलीले दायाँ-आकारको सिद्धान्त पालना गर्‍यो। EC फ्यान एरे स्थापना (फ्यान भित्ता) को लचिलोपनको लाभ उठाएर, उनीहरूले ऊर्जा खपत र लागतलाई अनुकूलन गर्दै अधिकतम वायुप्रवाह आवश्यकताहरू पूरा भएको सुनिश्चित गरे।

४. एक गैर-विघटनकारी रेट्रोफिट

सञ्चालन मलमा ठूलो मात्रामा AHU प्रतिस्थापन गर्दा रसद सम्बन्धी चुनौतीहरू प्रस्तुत भए। नयाँ EC फ्यानहरूको कम्प्याक्ट आकार र हल्का तौल सीमित मेकानिकल कोठाहरूमा मूल्यवान साबित भयो। मल सञ्चालनमा बाधा पुर्‍याउनबाट बच्नको लागि, परियोजना टोलीले उपकरण डेलिभरी गर्नु अघि एक मानकीकृत प्रक्रिया पालना गर्‍यो:

- जग निरीक्षण

- पंखा राख्ने व्यवस्था

- सुरक्षा र जडान

- विद्युतीय तारिङ

सिमटेक ईसी फ्यान वाल

EC फ्यानहरूको मोड्युलर डिजाइनको कारण, स्थापना जटिलता धेरै कम भयो। पहिले एकल AHU रेट्रोफिटको लागि दिन लाग्ने समयलाई केवल ६ घण्टामा संकुचित गरिएको थियो (पुराना फ्यानहरू हटाउने + नयाँ स्थापना गर्ने)।

हार्डवेयर स्थापना केवल पहिलो चरण थियो। प्रणालीको वास्तविक बुद्धिमत्ता यसको नियन्त्रकमा निहित छ।

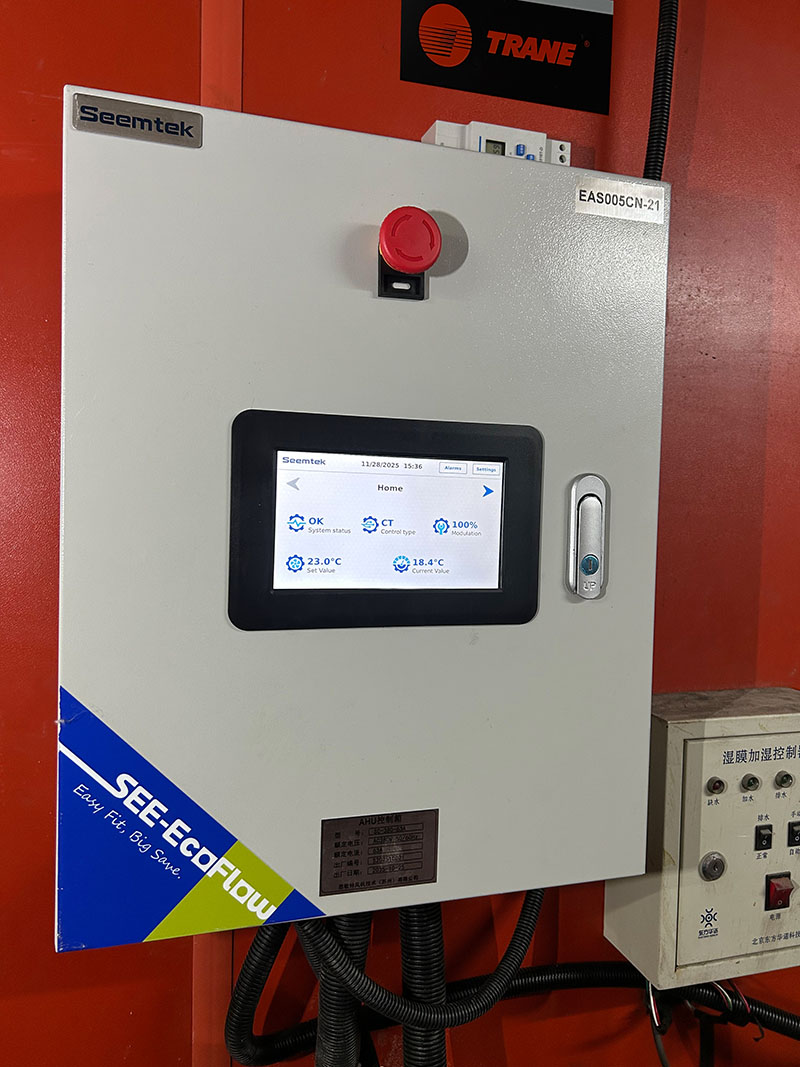

नियन्त्रक ट्युनिङ इन्टरफेस

एक पटक स्थापना भएपछि, प्राविधिक टोलीले EC फ्यानहरूलाई भवन व्यवस्थापन प्रणाली (BMS) मा एकीकृत गर्‍यो। नियन्त्रकसँग फाइन-ट्युनिङ मार्फत, AHU हरू सरल निश्चित वायुप्रवाह प्रदान गर्नेदेखि स्मार्ट सञ्चालन प्राप्त गर्नेसम्म विकसित भए:

- असमान शीतलन वा ताप हटाउन वायुप्रवाह समायोजन गर्ने

- फिर्ता हुने हावाको तापक्रमको आधारमा पङ्खाको गति स्वचालित रूपमा नियमन गर्ने, अत्यधिक चिसो वा अत्यधिक तातो हुने समस्यालाई हटाउँदै।

५. ६४.२५% ऊर्जा बचत दर हासिल गर्ने

रेट्रोफिट गर्नु अघि र पछि बिजुली मिटर रिडिङले परिणामहरू पुष्टि गर्दछ।

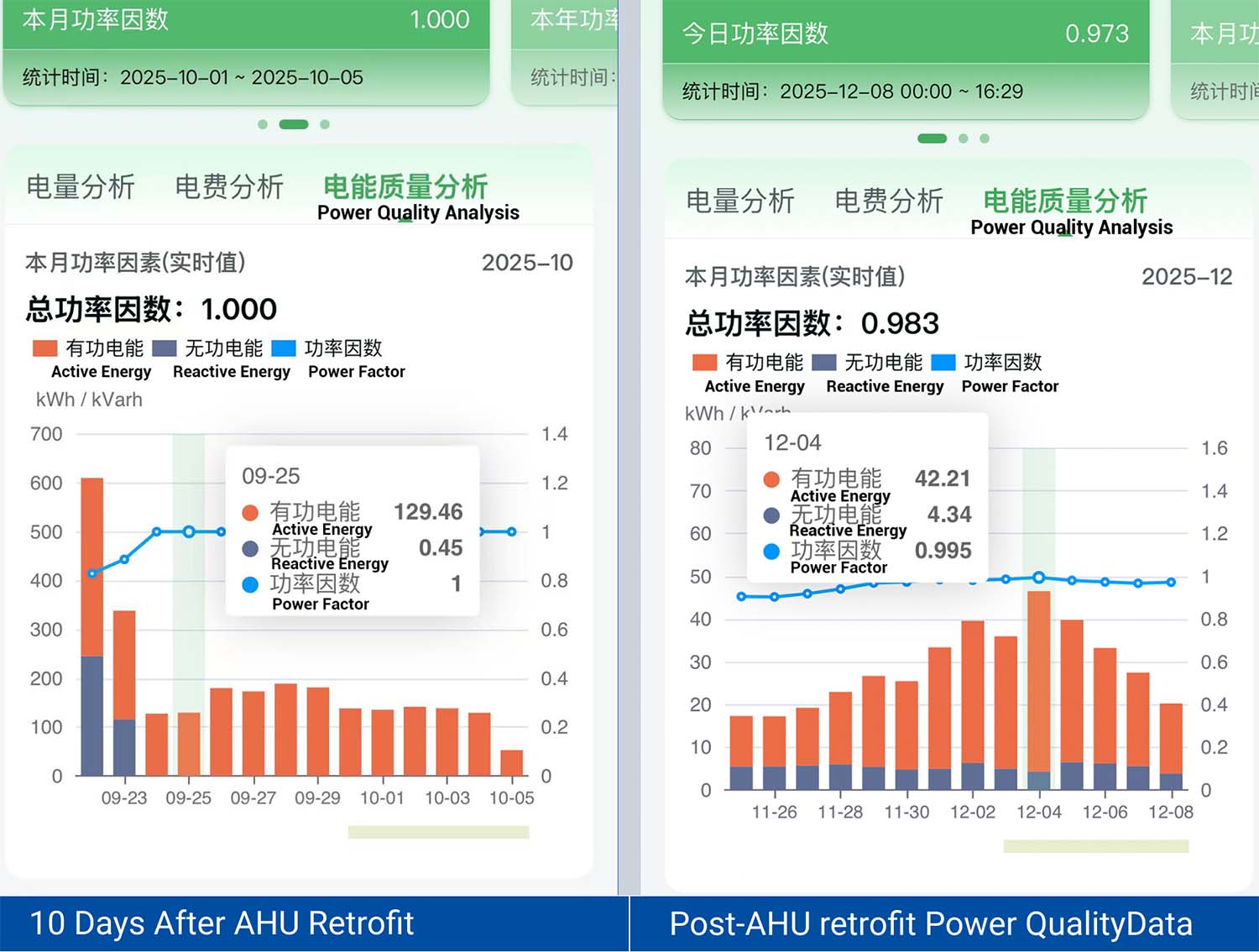

तलको तालिकाले रेट्रोफिट अघि र पछिको १०-दिनको अवधिमा AHU-1 बाट डेटा तुलना गर्दछ:

तथ्याङ्कले यस AHU को लागि ऊर्जा खपतमा नाटकीय गिरावट, प्रतिक्रियाशील शक्तिमा उल्लेखनीय कमी सहित स्पष्ट रूपमा देखाउँछ।

गणनाको आधारमा, यो एकल AHU ले ६४.२५% को ऊर्जा बचत दर हासिल गर्यो।

यो माथिल्लो सीमा होइन भन्ने कुरा ध्यान दिन लायक छ, किनकि यस मापन अवधिमा प्रणाली अधिकतम आउटपुटमा सञ्चालन भइरहेको थियो। स्थिर तापक्रम, स्थिर वायुप्रवाह, र स्थिर दबाब जस्ता नियन्त्रण मोडहरू थपेपछि - र नोभेम्बर २३ मा तापक्रम-आधारित नियन्त्रणमा स्विच गरेपछि - ऊर्जा खपत थप ६७% ले घट्यो।

६. आर्थिक मुद्दा

पंखाहरू निश्चित गतिमा चल्ने भएकाले, तिनीहरू मौसम वा भारको पर्वाह नगरी वर्षभरि पूर्ण शक्ति (२७.५७ किलोवाट) मा चल्थे। वार्षिक बिजुली लागत स्थिर र उच्च थियो:

वार्षिक बिजुली लागत = २७.५७ किलोवाट × १३.५ घण्टा/दिन × ३६५ दिन × ०.७७ युआन/किलोवाटघण्टा ≈१०४,६०० युआन

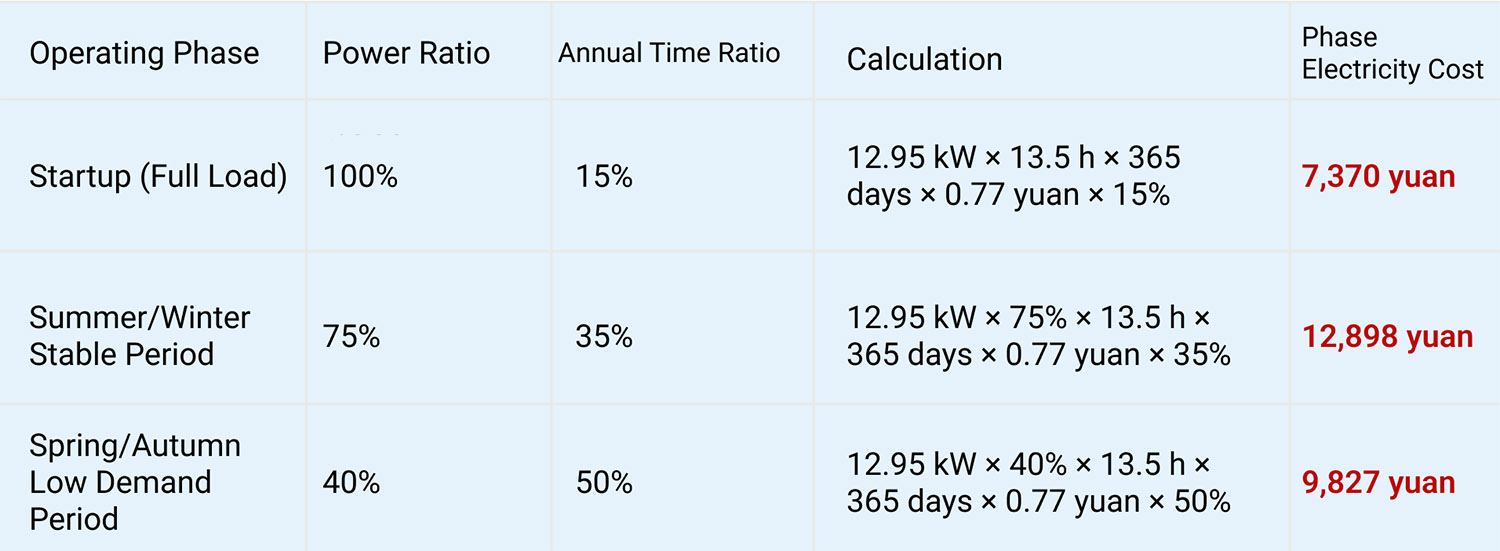

उच्च-दक्षता EC फ्यानहरू र बुद्धिमान नियन्त्रणहरूको साथ, AHU ले स्वचालित रूपमा फिर्ता हावाको तापक्रमको आधारमा फ्यानको गति समायोजन गर्दछ, जसले गर्दा सञ्चालन शक्ति उल्लेखनीय रूपमा घट्छ। अनुमानको लागि वार्षिक सञ्चालनलाई तीन अवधिमा विभाजन गरिएको थियो:

● रेट्रोफिट पछिको कुल वार्षिक बिजुली लागत = ७,३७० + १२,८९८ + ९,८२७ ≈ ३०,१०० युआन

● प्रति AHU** वार्षिक बचत = १०४,६०० – ३०,१०० = ७४,५०० युआन

● ४६ AHU हरूको लागि कुल अनुमानित वार्षिक बचत: ४६ × ७४,५०० ≈ ३.४३ मिलियन युआन

कार्बन न्यूनीकरण रणनीतिहरूले गति लिँदै जाँदा, EC फ्यान प्रविधिमा केन्द्रित AHU स्तरोन्नतिहरू व्यावसायिक भवनहरूमा ऊर्जा रेट्रोफिटहरूको लागि मुख्यधारा विकल्प बन्ने अपेक्षा गरिएको छ।
